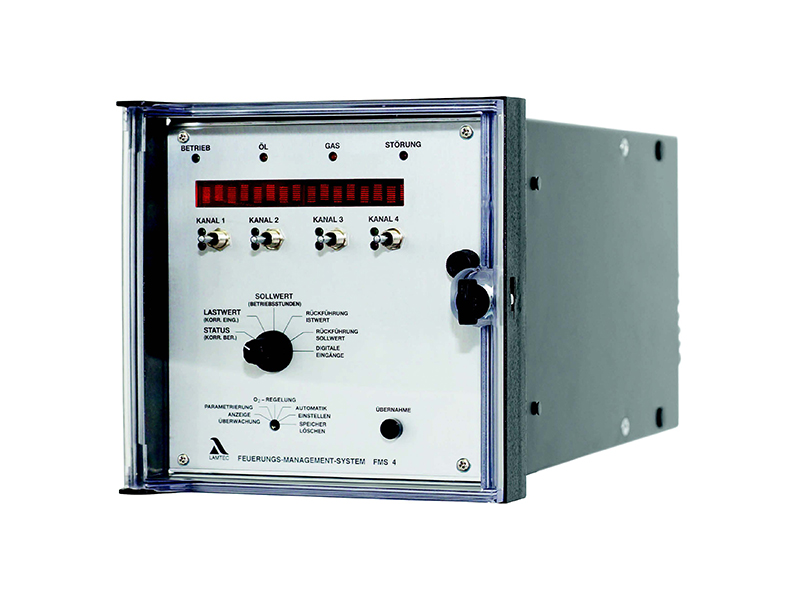

燃燒控制器 FMS

fms
  • 燃燒控制
  • 電子控制通道，最多5個通道
  • 通用現場總線到接口過程控制
  • PC / Modem接口
  • 內建負載控制器
  • 內建瓦斯測漏
  • 內建CO / O2控制器
  • 比例控制燃料改變
  • 具前、後清爐模式







技術資料

電源

230V AC and 115 V AC（選配） +10% / -15%, 48Hz...62Hz


操作溫度

+0℃ … +60℃


儲存溫度

-25℃ … +85℃


負載輸入

0/4 … 20mA < 600Ω


控制曲線輸入

預設兩組（雙燃料控制可選擇4~8組）


類比輸入解析度

999 digit, 10bit


伺服馬達控制

透過外部繼電器模組）
660R0013, 最高50mA（40Nm）
660R0131, 最高3.1A（大於30Nm）


伺服馬達運轉時間

30S … 60S
通訊匯流排

透過25pin D-sub連接器，可選擇下列搭配
Interbus-S (Phoenix)
PROFIBUS
Modbus
CANopen



安規認證

EC Type Examination Certificate (Module B) according to Directive 2014/68/EU

  • DIN EN 298:2012
  • DIN EN 1643:2001
  • DIN EN 230:2005
  • DIN EN 60730-2-5:2011
  • DIN EN 12067-2:2004
  • DIN EN 50156-1:2005, No. 10.5



SIL 3 Confirmation

  • DIN EN 61508:2011, Parts 2+3



CE Declaration of Confomity

  • 2014/35/EU (Low Voltage Directive)
  • 2014/30/EU (EMC Directive)
  • 2014/68/EU (Pressure Equipment Directive Cat. 4 Mod. B+D)
  • 2009/142/EC (Gas Appliance Directive)



Marine Type Approval Certificate GL and LR





用途

這是滿足所有要求的完整燃燒器控制器。透過不同的繼電器單元和軟件模塊使用來檢查型式，VMS複合管理系統成為FMS燃燒管理系統。因此，電子復合調節器具有燃燒器控制器。這種結合節省了大量的使用接線，並減少了錯誤源的數量，讓調整系統變得更簡單。



FMS包含所有VMS功能。然而，它還包含燃燒控制器，如果需要，還包括洩漏測試。所有這些功能將所需的外部儀器數量降至最低，在同類型下創造出最佳的價格/性能比。幾乎燃燒控制所需的一切都整合到一個單元中。安全鎖，傳感器和監視器直接連接到FMS。不再需要額外的外部調節器或監控裝置。



可視化數據和操作與VMS中的相同。電磁閥，點火變壓器，通風機等的控制通過特殊的繼電器模塊進行。這允許直接切換高達2 A的閥門。 FMS有16個數位輸入，其中3個是用於單獨安全鎖的輸入。因此，可以區分，識別和顯示外部誤差源。







標準選用

Function

Communication

  Optional

Start-up counter

  RS232 interface:
     • Operating
     • Maintaining
     • Remote control
     • Storage

CO/O2 control

Operating hours counter

  LAMTEC System Bus (LSB) –
  options:
     • Burner lance blow-off
     • Standy-by
     • Additional module outputs
     • 8 curve sets

Flame monitoring

Burner control unit

  Control instrumentation connection -
  options:
     • INTERBUS-S
     • Profibus
     • Modbus
     • Ethernet
     • TCP

Leakage test

 Compound regulator
     • 4 or 5 positioning elements

 VISIOCONTROL
  (Web visualization)

Burner firing rate controller

 NEMS fault indicators



Frequency converter
